一、单片机的封装
拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。
1、 Vcc 电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40引脚，负极（地）接20引脚。
2、 XTAL1 XTAL2
晶振电路：单片机是一种时序电路，必须提供脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶振，电容，连上就可以了，按图接上即可。
3、 Rst 复位引脚：按图中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA引脚：EA引脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
当然：您并不一定完全需要一片89c51, 实际上我们用8051系列的任何一种芯片都是可以的。
例如89s51,89c52
等等。
二、 分析

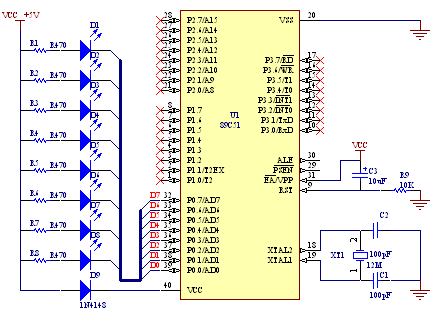

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个引脚相连，否则单片机就没法控制它了，那么和哪个引脚相连呢？单片机上除了刚才用掉的5个引脚，还有35个，我们将这个LED和1脚相连。（见图，其中R1是限流电阻）
按照这个图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED才发亮。因此要1脚我们要能够控制，也就是说，我们要能够让1引脚按要求变为高或低电平。即然我们要控制1脚，就得给它起个名字，总不能就叫它一脚吧？叫它什么名字呢？设计51芯片的INTEL公司已经起好了，就叫它P1.0，这是规定，不可以由我们来更改。
名字有了，我们又怎样让它变'高'或变'低'呢？叫人做事，说一声就可以，这叫发布命令，要计算机做事，也得要向计算机发命令，计算机能听得懂的命令称之为计算机的指令。让一个引脚输出高电平的指令是SETB，让一个引脚输出低电平的指令是CLR。因此，我们要P1.0输出高电平，只要写SETB
P1.0，要P1.0输出低电平，只要写 CLR P1.0就可以了。
现在我们已经有办法让计算机去将P1.0输出高或低电平了，但是我们怎样才能计算机执行这条指令呢？总不能也对计算机也说一声了事吧。要解决这个问题，还得有几步要走。
第一，计算机看不懂SETB CLR之类的指令，我们得把指令翻译成计算机能懂的方式，再让计算机去读。计算机能懂什么呢？它只懂一样东西——数字。因此我们得把SETB
P1.0变为（D2H,90H ），把CLR P1.0变为 （C2H,90H
），至于为什么是这两个数字，这也是由51芯片的设计者--INTEL规定的，我们不去研究。
第二步，在得到这两个数字后，怎样让这两个数字进入单片机的内部呢？这要借助于一个硬件工具"编程器"。
这里是我们迈出单片机编程的第一步，别看很简单可是却对于您有重要的意义，没错，您在编程序了：
打开uvw51e中文版；参照它的使用方法；写入程序，
我们把它的名字设为：001led.最后把生成的001led.hex烧入我们的至强版套件配的89s51里面
然后把芯片换到试验卡座里，这时候我们可以看到p1.0这个灯亮了。
|
