RS-232接口定义及连线

RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口。"RS-232"是其最明确的名称。 在计算机世界中，大量的接口是串口或异步口，但并不一定符合RS-232标准，但我们也通常认为它是RS-232口。 严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。这经常被制造商忽视（如:WYSE终端就是孔输出DTE串口）但影响不大，只要搞清楚DCE、DTE就行了，然后按照标准接线图接线就不会错了。（DTE、DCE 引脚定义相同）

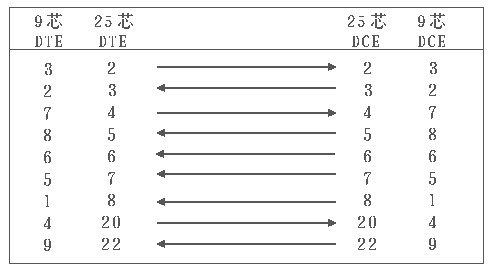

DTE DCE设备信号线电流方向图

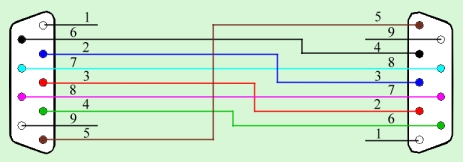

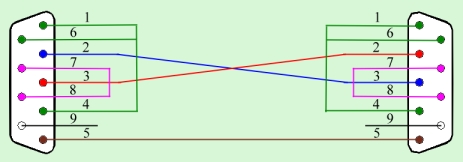

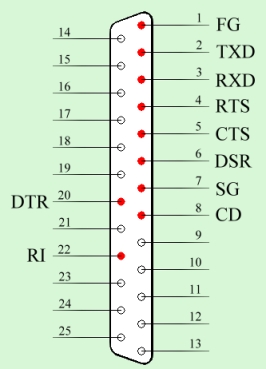

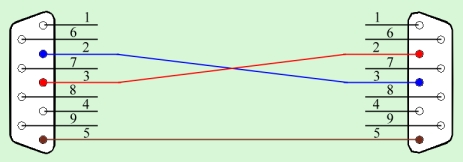

名称 全称 说明 FG Frame Ground 连到机器的接地线 TXD Transmitted Data 数据输出线 RXD Received Data 数据输入线 RTS Request to Send 要求发送数据 CTS Clear to Send 回应对方发送的RTS的发送许可，告诉对方可以发送 DSR Data Set Ready 告知本机在待命状态 DTR Data Terminal Ready 告知数据终端处于待命状态 CD Carrier Detect 载波检出，用以确认是否收到Modem的载波 SG Signal Ground 信号线的接地线（严格的说是信号线的零标准线） 　 DB25, DB25/F, CN6 DB9, DB9/F, CN3 　 最简单连接 简单连接 完全连接
