1、引脚规定

    保护地：1号脚，它与设备的外壳相连，需要时可以使它直接与大地相连；

    TXD：发送数据，2号脚；

    RXD：接收数据，3号脚；

    信号地：7号脚；

    RTS：请求发送，这是数据终端设备(以下简称DTE)向数据通信设备(以下简称DCE)提出发送要求的请求线。

    CTS：准许发送，这是DCE对DTE提出的发送请求作出的响应信号。当CTS在接通状态时，就是通知DTE可以发送数据了。当RTS在断开状态时。CTS也随之断开，以备下一次应答过程的正常进行；当RTS在接通状态时，只有当DCE进入发送态时，即DCE已准备接收DTE送来的数据进行调制并且DCE与外部线路接通时，CTS才处于接通状态。

    DSR：数据通信设备准备就绪，它反映了本端数据通信设备当前的状态。当此线在接通状态时，表明本端DCE已经与信道连接上了且并没有处在通话状态或测试状态，通过此线，DCE通知DTE，DCE准备就绪。DSR也可以作为对RTS信号的响应，但DSR线优先于CTS线成为接通态。

DTR：数据终端准备就绪。如果该线处于接通状态，DTE通知DCE，DTE已经作好了发送或接收数据的准备，DTE准备发送时，本设备是主动的，可以在准备好时，将DTR线置为接通状态。如果DTE具有自动转入接收的功能，当DTE接到振铃指示信号RI后，就自动进入接收状态，同时将DTR线置为接通状态。

    RI：振铃检测，当DCE检测到线路上有振铃信号时，将RI线接通，传送给DTE，在DTE中常常把这个信号作为处理机的中断请求信号，使DTE进入接收状态，当振铃停止时，RI也变成断开状态。

DCD：接收线路信号检测，这是DCE送给DTE的线路载波检测线。MODEM在连续载波方式工作时，只要一进入工作状态，将连续不断地向对方发送一个载波信号。每一方的MODEM都可以通过对这一信号的检测，判断线路是否通，对方是否在工作。

此外，还有一些其它控制线，但是不常用，这里就不再赘述了。

2、电气性能规定

1）在TXD和RXD线上。

MARK（即数字“1”）=-3V～-25V

SPACE（即数字“0”）=+3V～+25V

2）在联络控制信号线上（如RTS、CTS、DSR、DTR、RI、DCD等）

ON（接通状态）=+3V～+25V

OFF（断开状态）=-3V～-25V

3、电平转换

凡是有RS—232C串行接口的微机系统，都需要有两个转换电路。由逻辑电平转换芯片实现的。

MC1488芯片可实现TTL→RS—232C的逻辑电平转换；

MC1489芯片可实现RS—232C→TTL的电平转换。

4、RS-232C的典型应用

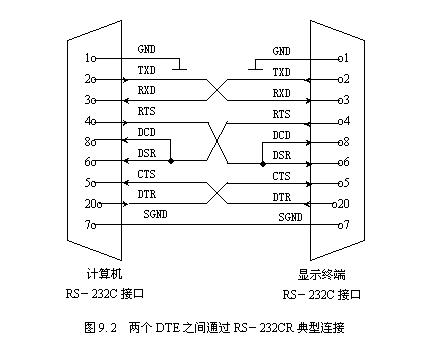

RS－232C总共定义了20根信号线，但在实际应用中，使用其中多少根信号线并无约束，也就是说，对于RS－232C标准接口的使用是非常灵活的。对于微机系统，通常有七种适用方式。下面给出两种典型的使用RS－232C的连接方式，见图9. 2和图9. 3所示。图9. 2是两个DTE之间使用RS－232C串行接口的典型连接，但这种信号线的连接方式不是唯一的。在这种连接方式下，信号传送的过程是：首先发送方将RTS置为接通，向对方请求发送，由于接收方的DSR和DCD均和发送方的RTS相连，故接收方的DSR和DCD也处于接通状态，分别表示发送方准备就绪和告知接收方对方请求发送数据。当接收方准备就绪，准备接收数据时，就将DTR置为接通状态，通知发送方，接收方准备就绪，由于发送方的CTS接至接收方的DTR，故发送数据，接收方从RXD(接至发送方TXD)接收数据。如果接收方来不及处理数据， 接收方可暂时断开DTR信号，迫使对方暂停发送。当发送方数据发送完毕，便可断开RTS信号，接收方的DSR和DCD信号状态也就处于断开状态，通知接收方，一次数据传送结束。如果双方都是始终在就绪状态下准备接收数据，连线可减至3根。

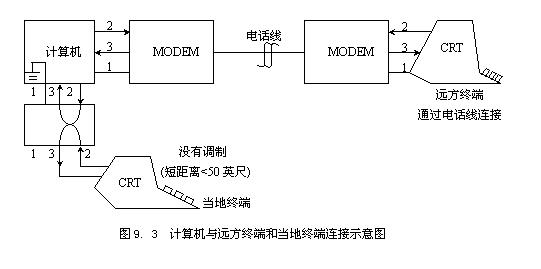

图9. 3是计算机和远方以及当地终端的连接示意图。当地终端可直接通过RS－232C接口与计算机连接，而远方终端要经过调制后通过电话线传送，在数据终端设备(包括远方终端和计算机)与数据通信设备(调制器)之间用RS－232C接口。
