D/A转换实验

一、实验目的

    了解数/模的转换基本原理，掌握DAC0832芯片的使用方法。

二、实验设备

    1) DICE-8086B教学机一台，DICE-EX组合实验板一块。

    2) DAC0832一片，LM324一片，10K电阻4个。

三、实验内容及步骤

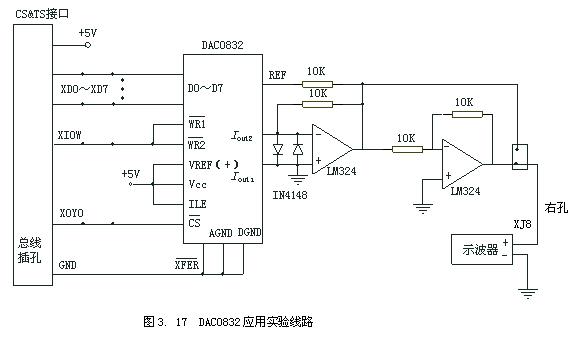

按图3. 17所示实验线路，编写程序，实现数模转换，并产生锯齿波、脉冲波，在示波器上显示出来。

     实验步实验步 骤

    (1) 按图3. 17接线，输入程序并运行。

   (2) 用示波器来观测D/A输出情况。

四、思考题

1) 如何改变脉冲波信号频率？

    2) 使DAC0832为双缓冲方式应如何改线？
