Protel DXP 中以设计项目为中心，一个设计项目中可以包含各种设计文件，如原理图 SCH 文件，电路图 PCB 文件及各种报表，多个设计项目可以构成一个 Project Group （设计项目组）。因此，项目是 Protel DXP 工作的核心，所有设计工作均是以项目来展开的。介绍一下使用项目的好处。

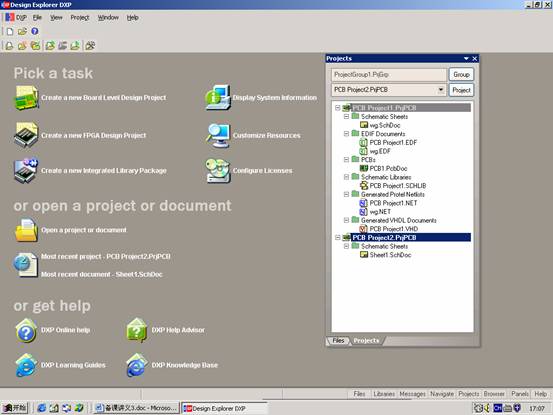

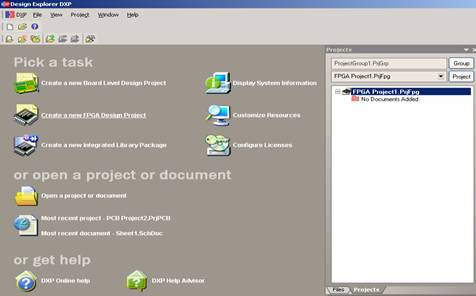

● Create a new FPGA Design Project ：新建一项 FPGA 项目设计。单击 Create a new FPGA Design Project 选项，将弹出如图 2-3 所示的新建 FPGA 项目设计的文件工作面板。

图 2-3 新建 FPGA 项目设计文件工作

● Create a new integrated Library Package ：新建一个集成库。

● Display System Information ：显示系统的信息。显示当前所安装的各项软件服务器，若安装了某项服务器，则能提供该项软件功能，如 SCH 服务器，用于原理图的编辑、设计、修改和生成零件封装等。

● Customize Resources ：自定义资源。包括定义各种菜单的图标、文字提示、更改快捷键，以及新建命令操作等功能。这可以使用户完全根据自己的爱好定义软件的使用界面。

● Configure License ：配置使用许可证。可以看到当前使用许可的配置，用户也可以更改当前的配置，输入新的使用许可证。

② Or open a project or document 选项区域

Or open a project or document 选项区域中的选项设置及功能如下：

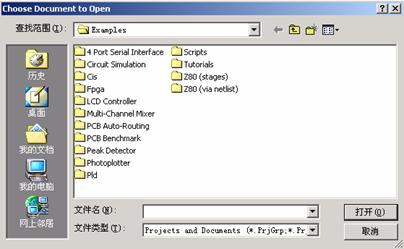

● Open a project or document ：打开一项设计项目或者设计文件。单击该选项，将弹出如图 2-4 所示对话框。

图 2-4 打开一个项目或者文件对话框

● Most recent project ：列出最近使用过的项目名称。单击该选项，可以直接调出该项目进行编辑。

● Most recent document ：列出最近使用过的设计文件名称。

③ Or get help 选项区域

Or get help 选项区域用于获得以下各种帮助。

● DXP Online help ：在线帮助。

● DXP Learning Guides ：学习向导。

● DXP Help Advisor ： DXP 帮助指南。

● DXP Knowledge Base ：知识库。

2.1.2 主菜单和主工具栏

主菜单和主工具栏如图 2-5 所示。 Protel DXP 的主菜单栏包括 File （文件）、 View （视图）、 project （项目）、 Window （窗口）和 Help （帮助）等。

图 2-5 主菜单和主工具栏

文件菜单包括常用的文件功能，如打开文件、新建文件等，也可以用来打开项目文件、保存项目文件，显示最近使用过的文件和项目、项目组以及退出 Protel DXP 系统等。

视图菜单包括选择是否显示各种工具条，显示各种工作面板（ workspace panels ）以及状态条的显示，使用界面的定制等。

项目菜单包括项目的编译（ Compile ）、项目的建立（ Build ），将文件加入项目和将文件从项目中删除等。

窗口菜单可以水平或者垂直显示当前打开的多个文件窗口。

帮助菜单则是版本信息和 Protel DXP 的教程学习。

主工具栏的按钮图标包括打开文档，打开已存在的项目文件等。

2.2 原理图设计系统

当对整个 Protel DXP 的开发界面有了初步的了解之后，将以新建 SCH 电路原理图为例说明工作面板的使用。

2.2.1 设计项目的建立

在图 2-3 所示的设计管理器主工作面板中将鼠标移动到 Create a new Board Level Design Pro0ject 选项，使鼠标变成为手形状后，单击该选项将弹出如图 2-6 所示的 Projects 文件工作面板。

新建的设计项目默认为处于 ProjectGroup1. PrjGrp 工作组下，默认的项目文件名为 PCB Project 1.PrjPCB 。

注意：

Protel DXP 中，默认的工作组的文件名后缀为 .PrjGrp ，默认的项目文件名后缀为 .PrjPCB 。如果新建的是 FPGA 设计项目，建立的项目文件称后缀为 .PrjFpg 。

2.2.2 设计文档的建立和保存

在图 2-6 的文件工作面板中有两个按钮： Group 和 Project ，先在下面用鼠标选中 PCB Project1. PrjPCB ，然后单击 Group 按钮，将弹出如图 2-7 所示菜单。

也可以用鼠标选中 PCB Project1.PrjPCB 选项右击，也将弹出如图 2-7 所示的右键菜单。

在图 2-7 中单击 New 子菜单，将弹出如图 2-8 所示的下一级菜单。

图 2-6 PCB 文件工作面板图 2-7 Group 菜单图 2-8 New 菜单的子菜单

其中可以新建 SCH 电路原理图、 VHDL 设计文档、 PCB 文档、 SCH 原理图库、 PCB 库、 PCB 项目等。

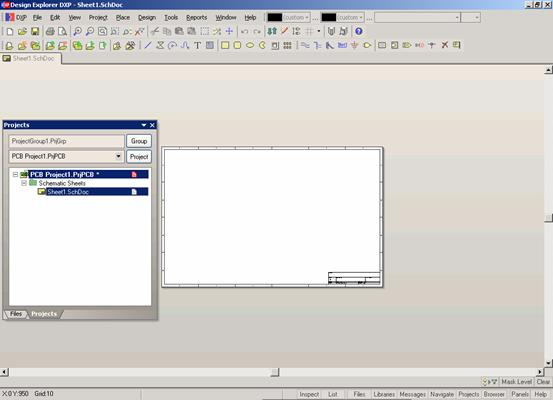

在进入图 2-8 所示的子菜单后，选择 Schematic 选项，在当前项目 PCB Project1. PrjPCB 下建立 SCH 电路原理图，默认文件名为 Sheetl. SchDoc ，同时左右边的设计窗口中打开 Sheetl. SchDoc 的电路原理图设计界面。

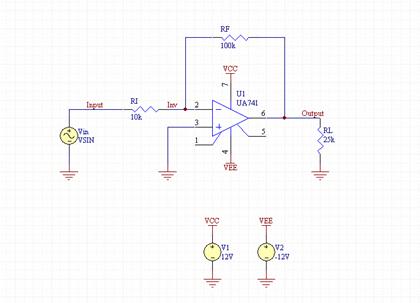

图 2-9 SCH 电路原理图编辑界面

2.2.3 设计项目的打开和保存

选中图 2-7 所示文件工作面板中的 PCB Projectl. PrjPCB 选项。单击右键，在弹出的快捷菜单中选择 Close Project 选项，将弹出询问是否保存当前项文件的对话框，单击 Yes 按钮，将弹出如图 2-10 所示的保存项目文件对话框。

图 2-10 保存若干文件对话框

在保存项目文件对话框中，用户可以更改设计项目的名称、所保存的文件路径等，文件默认类型为 PCB Projects ，后缀名为 .PrjPCB 。

2.3 原理图环境设置

原理图环境设置主要指图纸和光标设置。绘制原理图首先要设置图纸，如设置纸张大小、标题框、设计文件信息等，确定图纸文件的有关参数。图纸上的光标为放置元件、连接线路带来很多方便。

2.3.1 图纸大小的设置

1 . 打开图纸设置对话框

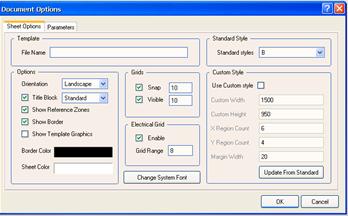

● 在 SCH 电路原理图编辑界面下，执行菜单命令 Design/Options ，将弹出 Document Options （图纸属性设置）对话框，如图 2-11 所示。

● 在当前原理图上单击右键，弹出右键快捷菜单，从弹出的右键菜单中选择 Document Options 选项，同样可以弹出如图 2-11 所示对话框。

图 2-11 图纸属性设置对话框

2 ．图纸大小的设置

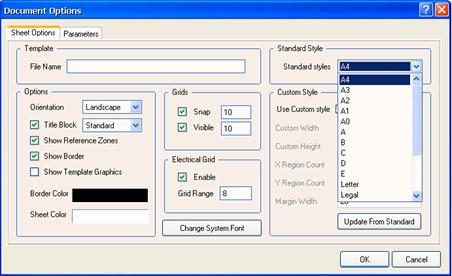

如用户要将图纸大小更改成为标准 A4 图纸。将光标移动到图纸属性设置对话框中的 Standard Style （标准图纸样式），用鼠标单击下拉按钮激活该项，再用光标选中 A4 选项，单击 OK 按钮确认，如图 2-12 所示。

图 2-12 设置标准图纸样式

Protel DXP 所提供的图纸样式有以下几种：

● 美制： A0 、 A1 、 A2 、 A3 、 A4 ，其中 A4 最小。

● 英制： A 、 B 、 C 、 D 、 E ，其中 A 型最小。

● 其他： Protel 还支持其他类型的图纸，如 Orcad A 、 Letter 、 Legal 等。

3 ．自定义图纸设置

如果图 2-12 中的图纸设置不能满足用户要求，可以自定义图纸大小。自定义图纸大小可以在 Custom Style 选项区域中设置。在 Document Options 对话框的 Custom Style 选项区域选中 Use Custom Style 复选项，如果没有选中 Use Custom Style 项，则相应的 Custom Width 等设置选项灰化，不能进行设置。

2.3.2 格点和光标的设置

1 ．格点形状和颜色的设置

Protel DXP 提供了两种格点，即 Lines （线状格点）和 Dots （点状格点），分别如图 2-15 和图 2-16 所示。

图 2-13 线状格点图 2-14 点状格点

设置点状格点和线状格点的具体步骤如下：

（ 1 ）在 SCH 原理图图纸上右击，在弹出的快捷菜单中选择 Preferences 选项，将弹出如图 2-15 所示的 Preference 对话框。或者执行菜单命令 Tool/Preferences ，也可以弹出 Preferences 对话框。单击 Graphical Editing 标签，打开 Graphical Editing 选项卡。

图 2-15 Preferences 对话框

（ 2 ）在 Cursor Grid Options 选项区域中的 Visible Grid 选项的下拉列表中有两个选项，分别为 Line Grid 和 Dot Grid 。如选择 Line Grid 选项，则在原理图图纸上显示如图 2-15 所示的线状格点；如选择 Dot Grid 选项，则在原理图图纸上显示如图 2-14 所示的点状格点。

（ 3 ）在 Color Options 选项中， Grid Color 项可以进行格点颜色设置。

2 ．使用图纸属性设置对话框进行格点设置

在 Document Options （图纸属性设置）对话框（如图 2-11 所示）的 Sheet Options 选项卡中，设有 Grid 选项区域，和 Electrical Grid 选项区域。

（ 1 ） Grid 区域设置选项区域

Grid 选项区域中包括 Snap 和 Visible 两个属性设置：

● Visible ：用于设置格点是否可见。在右边的设置框中键入数值可改变图纸格点间的距离。默认的设置为 10 ，表示格点间的距离为 10 个像素点。

● Snap ：用于设置光标移动时的间距。选中此项表示光标移动时以 Snap 右边设置值为基本单位移动，系统的默认设置是 10 。例如移动原理图上的元件时，则元件的移动以 10 个像素点为单位移动。未选中此项，则元件的移动以一个像素点为基为单位移动，一般采用默认设置便于在原理图中对齐元件。

（ 2 ） Electrical Grid 区域设置选项区域

Electrical Grid 选项区域其设有 Enable 复选框和 Grid Range 文本框用于设置电气节点。设有 Enable 复选框和 Grid Range 文本框如果选中 Enable ，在绘制导线时，系统会以 Grid Range 文本框中设置的数值为半径，以光标所在位置为中心，向周围搜索电气节点，如果在搜索半径内有电气节点，光标会自动移到该节点上。如果未选中 Enable ，则不能自动搜索电气节点。

2.3.3 图纸属性设置对话框的其他设置

Parameters 选项卡的设置

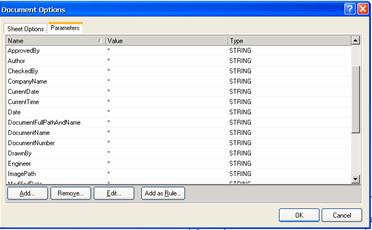

在 Document Options 对话框中单击 Parameters 标签，即可打开 Parameters 选项卡，如图 2-17 所示。提供的信息主要有：

● Address1 ：第一栏图纸设计者或公司地址。

● Address2 ：第二栏图纸设计者或公司地址。

● Address3 ：第三栏图纸设计者或公司地址。

图 2-16 更改系统字体对话框

图 2-17 Parameters 选项卡设置

● Address4: 第四栏图纸设计者或公司地址。

● Approvedby ：审核单位名称。

● Author ：绘图者姓名。

● DocumentNumber ：文件号。

2.4 Protel DXP 系统参数设置

在 Protel DXP 原理图图纸上右击鼠标，选择 Preferences 选项，对话框如图 2-18 所示。

图 2-18 系统参数设置对话框

2.4.1 Schematic 选项卡设置

1 ． Pin Options 选项区域设置

其功能是设置元器件上的引脚名称、引脚号码和元件边缘间的间距。其中 Pin Name Margin 设置引脚名称与元件边缘间的间距， Pin Number Margin 用于设置引脚符号与元件边缘间的间距。在图 2-19 中分别给出引脚符号与元件边缘的间距和引脚名称与元件边缘的间距。

2 ． Alpha Numeric Suffix 选项区域设置

用于设置多组件的元件标设后缀的类型。有些元件内部是由多组元件组成的，例如 74 系列器件， Sn7404 就是由 6 个非门组成，则通过 Alpha Numeric Suffix 区域设置组件的后缀。

选择 Alpha 单选项则后缀以字母表示，如 A 、 B 等。选择 Numeric 单选项则后缀以数字表示，如 1 、 2 等。下面以元件 Sn7404 时，原理图图纸就会出现一个非门，如图 2-20 所示，而不是实际所见的双列直插器件。

图 2-19 元件引脚符号、名称的位置设置图 2-20 7404 原理图

在放置元件 Sn7404 时设置元件属性对话框，假定设置元件标识为 U1 ，由于 Sn7404 是 6 路非门，在原理图上可以连续放置 6 路非门（如图 2-21 所示）。此时可以看到组件的后缀依次为 U 1A 、 U1B 等，按字母顺序递增。

在选择 Numeric 情况下，放置 Sn7404 的 6 路非门后的原理图如图 2-25 所示，可以看到组件后缀的区别。

图 2-21 选择 Alpha 后的 Sn7404 原理图图 2-22 选择 Numeric 后的 Sn7404 原理图

3 ． Copy Footprint From To 选项区域设置

Copy Footprint From To 选项区域用于在其列表框中设置 ORCAD 加载选项，当设置了该项后，用户如果使用 ORCAD 软件加载该文件时，将只加载所设置域的引脚。

4 ． Include With Clipboard and Prints 选项区域设置

Include With Clipboard and Prints 选项主要用来设置使用剪切板或打印时的参数。

● 选定 No-ERC Markers 复选项，则使用剪切板进行复制操作或打印时，对象的 No-ERC 标记将随对象被复制或打印。否则，复制和打印对象时，将不包括 No-ERC 标记。

● 选定 Parameter Sets 复选项，则使用剪切板进行复制操作或打印时，对象的参数设置将随对象被复制或打印。否则，复制和打印对象时，将不包括对象参数。

5 ． Options 选项区域设置

Options 选项主要用来设置连接导线时的一些功能，分别介绍如下：

● Auto Junction （自动放置节点）：选定该复选项，在绘制导线时，只要导线的起点或终点在另一根导线上（ T 型连接），系统会在交叉点上自动放置一个节点。如果是跨过一根导线（十字型连接），系统在交叉点处不会放置节点，必须手动放置节点。

● Drag Orthogonal （直角拖动）：选定该复选项，当拖动元件时，被拖动的导线将与元件保持直角关系。不选定，则被拖动的导线与元件不再保持直角关系。

● Enable In-Place Editing （编辑使能）：选定该复选项，当光标指向已放置的元件标识、文本、网络名称等文本文件时，单击鼠标可以直接在原理图上修改文本内容。若未选中该选项，则必须在参数设置对话框中修改文本内容。

● Optimize Wires & Buses （导线和总线最优化）：选定该复选项，可以防止不必要的导线、总线覆盖在其他导线或总线上，若有覆盖，系统会自动移除。

● Components Cut Wires ：选定该复选项，在将一个元件放置在一条导线上时，如果该元件有两个引脚在导线上，则该导线被元件的两个引脚分成两段，并分别连接在两个引脚上。

6 ． Default Power Object Names 选项区域设置

Default Power Object Names 选项区域用于设置电源端子的默认网络名称，如果该区域中的输入框为空，电源端子的网络名称将由设计者在电源属性对话框中设置，具体设置如下：

● Power Ground ：表示电源地。系统默认值为 GND 。在原理图上放置电源和接地符号后，打开电源和接地属性对话框，如图 2-23 所示。如果此处设置为空，那么在原理图上放置电源和接地符号后，打开电源和接地属性对话框，如图 2-24 所示。注意在 Net 栏的名称区别。

图 2-23 采用系统默认设置的电源属性对话框

图 2-24 设置 Power Ground 为空时的电源属性对话框

● Signal Ground ：表示信号地，系统默认设置为 SGND 。

● Earth ：表示接地，系统默认设置为 EARTHA 。

7. Document scope for filtering and selection 选项区域设置

Document scope for filtering and selection 选项区域用于设定给定选项的适用范围，可以只应用于 Current Document （当前文档）和用于所有 Open Documents （打开的文档）。

8 ． Default Template name 选项区域设置

default Template Name 选项用于设置默认模板文件。当一个模板设置为默认模板后，每次创建一个新文件时，系统自动套用该模板，适用于固定使用某个模板的情况。

2.4.2 Graphical Editing 选项卡的设置

在图 2-18 系统参数设置对话框中，单击 Graphical Editing 标签，将弹出 Graphical Editing 选项卡，如图 2-25 所示。

图 2-25 Graphical Editing 选项卡

1 ． Options 选项区域设置

Options 选项区域主要包括如下设置：

● Clipboard Reference: 用于设置将选取的元件复制或剪切到剪切板时，是否要指定参考点。如果选定此复选项，进行复制或剪切操作时，系统会要求指定参考点，对于复制一个将要粘贴回原来位置的原理图部分非常重要，该参考点是粘贴时被保留部分的点，建议选定此项。

● Add Template to Clipboard: 加模块到剪切板上，当执行复制或剪切操作时，系统会把模板文件添加到剪切板上。当取消选定该复选项时，可以直接将原理图复制到 Word 文档。系统默认为选中状态，建议用户取消选定该复选项。

● Convert Special Strings ：用于设置将特殊字符串转换成相应的内容，选定此复选项时，在电路图中将显示特殊字符串的内容。

● Display Printer Fonts ：选定该复选项后，可以看到哪些文本可以与打印出来的文本一致。

● Center Of Object ：该复选项的功能使设定移动元件时，光标捕捉的是元件的参考点还是元件的中心。要想实现该选项的功能，必须取消 Object's Electrial Hot Spot 选项的选定。

● Object's Electrical hot Spot ：选定该复选项后，将可以通过距对象最近的电气点移动或拖动对象。建议用户选定该复选项。

● Auto Zoom ：用于设置插入元件时，原理图是否可以自动调整视图显示比例，以适合显示该元件。

● Single ‘ \ ' Negation ：选定该复选项后，可以‘ \ '表示对某字符取反。

● Click Clears Selection ：该选项可用于单击原理图编辑窗口内的任意位置来取消对象的选取状态。不选定此项时，取消元件被选中状态需要执行菜单命令 Edit/Deselect 或单击工具栏图标按钮取消元件的选中状态。选定该选项时取消元件的选取状态可以有两种方法：其一、直接在原理图编辑窗口的任意位置单击鼠标左键，就可以取消元件的选取状态。其二、执行菜单命令 Edit/Deselect 或单击工具栏图标按钮来取消元件的选定状态。

● Double Click Runs Inspector ：选定该复选项，当在原理图上双击一个对象元件时，弹出不是 Component Properties （元件属性）对话框，而是如图 2-29 所示 Inspector 对话框。建议读者不选定该选项。

图 2-26 Inspector 对话框

2.Color Options 选项区域设置

Color Options 选项区域主要包括如下设置：

● Selections ：用于设置所选中的对象元件的高亮颜色，即在原理图上选取某个对象元件，则该对象元件被高亮显示。单击其右边的颜色属性框可以打开颜色设置对话框，选择高亮显示颜色。

● Grid Color ：用于设置原理图上栅格线的颜色。

3.Auto Pan Options 选项区域设置

Auto Pan Options 选项区域主要包括如下设置：

● Auto Pan Options 选项：用于设置系统的自动摇景功能。自动摇景是指当鼠标处于放置图纸组件的状态时，如果将光标移动到编辑区边界上，图纸边界自动向窗口中心移动。

● Style 下拉菜单：单击该选项右边的下拉按钮，弹出如图 2-27 所示下拉列表，其各项功能如下：

图 2-27 Stye 下拉列表

● Auto Pan Off 。取消自动摇景功能。

● Auto Pan Fixed Jump 。以 Step Size 和 Shift Step Size 所设置的值进行自动移动。

● Auto Pan Recenter 。重新定位编辑区的中心位置，即以光标所指的边为新的编辑区中心。

● Speed 选项：用于调节滑块设定自动移动速度。

● Step Size 文本框：用于设置滑块每一步移动的距离值。

● Step Size 文本框：用于设置加速状态下的滑块第五步移动的距离值。

4 ． Cusor/Grid Options 选项区域设置

Cusor/Grid Options 选项区域用于设置光标和格点的类型，主要包括如下设置：

● Cursor Type ：用于设置元件和拖动元件时出现的光标类型设置。单击右边的下拉按钮，将弹出如图 2-28 所示下拉列表。其设置如下：

图 2-28 Cursor Type 下拉列表

● Large Cursor 90 ：将光标设置为由水平线和垂直线组成的 90 o大光标。

● Small Cursor 90 ：将光标设置为由水平线和垂直线组成的 90 o小光标。

● Small Cursor 45 ：将光标设置为 45 o相交线组成的小光标。

● Visible Grid ：该选项的下拉列表中设有 Line Grid 和 Dot Grid ，分别用设置线状格点和点状格点。

5. Undo/Redo 选项区域设置

Undo/Redo 选项区域中的 Stack Size 框，用于设置的堆栈次数。

2.4.3 Default Primitives 选项卡的设置

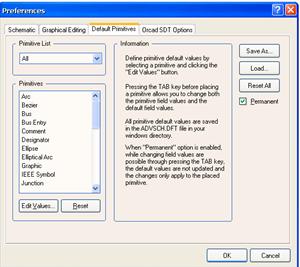

在 Preferences （系统参数设置）对话框中，单击 Default Primitives 标签，将弹出 Default Primitives 选项卡，如图 2-29 所示。

1 ． Primitive List 选项区域设置

在 Primitive List 选项区域中，单击其下拉按钮，将弹出如图 2-30 所示下拉列表。选定下拉列表的某一类别，该类型所包括的对象将在 Primitives 框中显示。其中 Al 指全部对象； Wiring Objects 指绘制电路原理图工具栏所放置的全部对象； Drawing Objects 指绘制非电气原理图工具栏所放置的全部对象； Sheet Symbol Objects 指绘制层次图时与子图有关的对象； Library Objects 指与元件库有关的对象； Other 指上述类别所没有包括的对象。

图 2-29 Default Primitives 选项卡图 2-30 Primitive List 下拉列表
