10分钟学会PLD设计

1 设计输入

　

1.3 采用VerilogHDL设计三人表决器

下面仅把和VHDL不同的详细写下，相同或基本相同的就一带而过：

（1）打开MAX+plusII

（2）新建

新建一个verilog-HDL文件（Text Editor File类型）

（3）输入设计文件

其中SW12，SW13，SW23为中间变量

module majority_voter(SW1,SW2,SW3,L1,L2);
 output L1,L2;
 input SW1,SW2,SW3;
 and(SW12,SW1,SW2);
 and(SW13,SW1,SW3);
 and(SW23,SW2,SW3);
 or(L2,SW12,SW13,SW23);

//SW12、SW23、SW13是中间变量
 not(L1,L2);
 endmodule
　

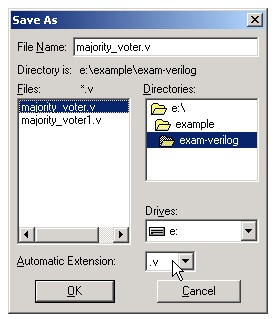

（4）保存文件

保存为majority_voter.v，注意Automatic Extension选.v

　

并把文件设为当前工程（同前）
