10分钟学会PLD设计

4 下载验证



( 注意：本次实验采用的JX002B实验板已经将下载电缆的电路都做在了实验板上，所以只需要一根并口延长线即可，实际使用中一般都使用标准的下载电缆（ByteblasterMV、ByteblasterII）和并口相连，下载电缆再和PLD芯片相连）



在下载前，还要进行以下步骤：

A：将JX002B实验板的电源开关拨到OFF（上方）

B：将并口下载电缆母端插到JX002B实验的25针下载口上，并口电缆公端插到电脑的打印口上，参考下面四张图（不可能插错，否则插不上）

并口电缆母端

并口电缆公端





JX002B实验的25针下载口

电脑的25孔打印口



C：将稳压电源（内正外负）一端插到220V电源上，另一断插到JX002B实验板电源口上

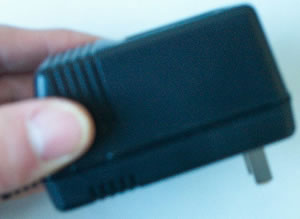

稳压电源220V端

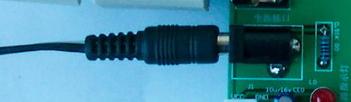

稳压电源和实验板连接端

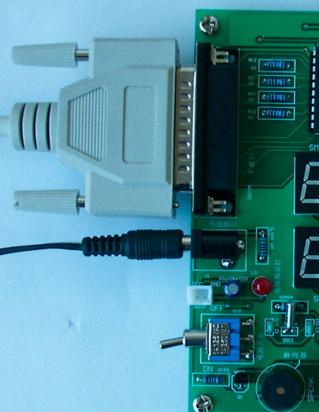

下载电缆和电源都连接好后的图：



D：把电源开关拨到ON，打开电源

点击菜单MAX+plusII ->programmer

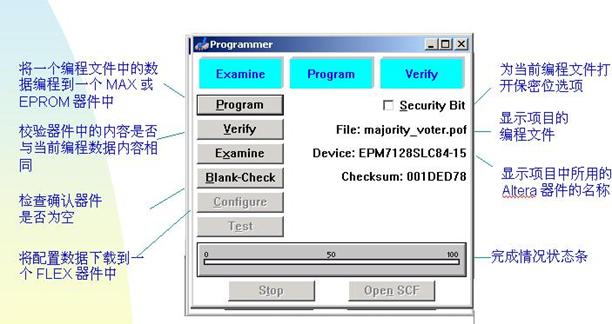

将会弹出编程窗口：

　

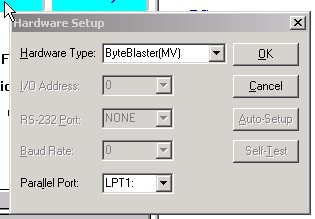

我们现在先要选择适当的编程器：

一定要打开编程窗口才可以看到这些设置）

设置如下：Hardware Type 选择ByteBlaster[MV]

　

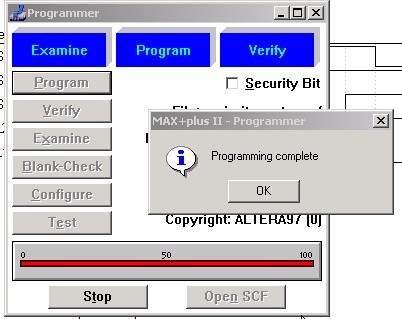

点击图中的Program，将看到红条不断添满状态条，最后弹出编程成功的窗口，如图



点OK

现在你就可以通过JX002B上的硬件资源来验证表决器功能是否正确，按下表的指拨开关SW1、SW2、SW3状态来进行完全测试

通过测试，设计的表决器功能完全正确

至此，一个相对完整的PLD设计的流程已经讲完了，不是很难吧，其实学习PLD设计比学习单片机或DSP更简单，不过想把设计做的可靠，高效，还需要进一步的学习和总结。

　
