闪烁灯

　

1．实验任务

如图所示：在 P1.0 端口上接一个发光二极管 L1 ，使 L1 在不停地一亮一灭，一亮一灭的时间间隔为 0.2 秒。

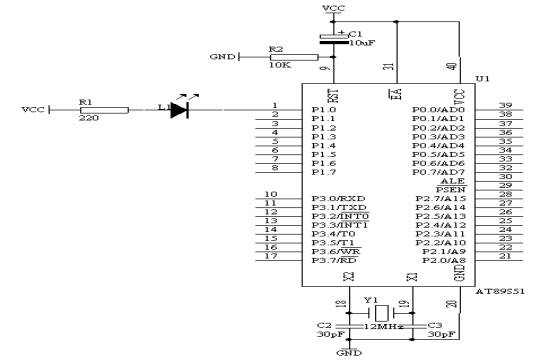

2．电路原理图

3．系统板上硬件连线

把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示模块”区域中的 L1 端口上。

4．程序设计内容

（1）．延时程序的设计方法

作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为 0.2 秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：

如图所示的石英晶体为 12MHz ，因此， 1 个机器周期为 1 微秒

　
机器周期

微秒

　 MOV R6,#20
2个

2

D1: MOV R7,#248
2个

2

　 DJNZ R7,$
2个

2×248

　 DJNZ R6,D1
2个

2×20

因此，上面的延时程序时间为 10.002ms。

由以上可知，当 R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：

DELAY: MOV R5,#20

D1: MOV R6,#20

D2: MOV R7,#248

DJNZ R7,$

DJNZ R6,D2

DJNZ R5,D1

RET

（2）．输出控制

如图所示，当 P1.0 端口输出高电平，即 P1.0 ＝ 1 时，根据发光二极管的单向导电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0 ＝ 0 时，发光二极管 L1 亮；我们可以使用 SETB P1.0 指令使 P1.0 端口输出高电平，使用 CLR P1.0 指令使 P1.0 端口输出低电平。

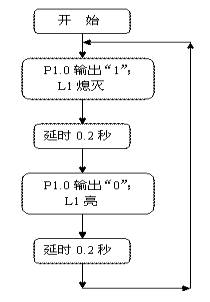

5．程序框图

6．汇编源程序

ORG 0

START: CLR P1.0

LCALL DELAY

SETB P1.0

LCALL DELAY

LJMP START

DELAY: MOV R5,#20 ; 延时子程序，延时 0.2 秒

D1: MOV R6,#20

D2: MOV R7,#248

DJNZ R7,$

DJNZ R6,D2

DJNZ R5,D1

RET

END

7． C语言源程序

#include <AT89X51.H>

sbit L1=P1^0;

void delay02s(void) // 延时 0.2 秒子程序

{

unsigned char i,j,k;

for(i=20;i>0;i--)

for(j=20;j>0;j--)

for(k=248;k>0;k--);

}

void main(void)

{

while(1)

{

L1=0;

delay02s();

L1=1;

delay02s();

}

}
