动态数码显示技术

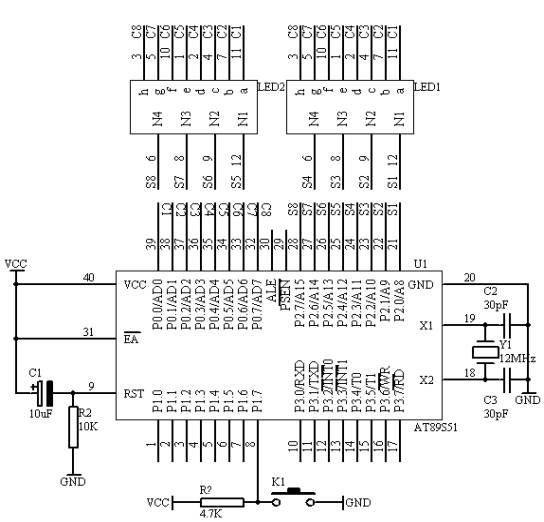

1. 实验任务 如图 4.13.1所示，P0端口接动态数码管的字形码笔段，P2端口接动态数码管的数位选择端，P1.7接一个开关，当开关接高电平时，显示“12345”字样；当开关接低电平时，显示“HELLO”字样。 2.  电路原理图 图 4.13.1 3.  系统板上硬件连线 •  把“单片机系统”区域中的 P0.0/AD0 － P0.7/AD7 用 8 芯排线连接到“动态数码显示”区域中的 a － h 端口上； •  把“单片机系统”区域中的 P2.0/A8 － P2.7/A15 用 8 芯排线连接到“动态数码显示”区域中的 S1 － S8 端口上； •  把“单片机系统”区域中的 P1.7 端口用导线连接到“独立式键盘”区域中的 SP1 端口上； 4. 程序设计内容 •  动态扫描方法 动态接口采用各数码管循环轮流显示的方法，当循环显示频率较高时，利用人眼的暂留特性，看不出闪烁显示现象，这种显示需要一个接口完成字形码的输出（字形选择），另一接口完成各数码管的轮流点亮（数位选择）。 •  在进行数码显示的时候，要对显示单元开辟 8 个显示缓冲区，每个显示缓冲区装有显示的不同数据即可。 •  对于显示的字形码数据我们采用查表方法来完成。 •  程序框图 图 4.13.2 5. 汇编源程序 ORG 00H START: JB P1.7,DIR1 MOV DPTR,#TABLE1 SJMP DIR DIR1: MOV DPTR,#TABLE2 DIR: MOV R0,#00H MOV R1,#01H NEXT: MOV A,R0 MOVC A,@A+DPTR MOV P0,A MOV A,R1 MOV P2,A LCALL DAY INC R0 RL A MOV R1,A CJNE R1,#0DFH,NEXT SJMP START DAY: MOV R6,#4 D1: MOV R7,#248 DJNZ R7,$ DJNZ R6,D1 RET TABLE1: DB 06H,5BH,4FH,66H,6DH TABLE2: DB 78H,79H,38H,38H,3FH END 6. C语言源程序 #include <AT89X51.H> unsigned char code table1[]={0x06,0x5b,0x4f,0x66,0x6d}; unsigned char code table2[]={0x78,0x79,0x38,0x38,0x3f}; unsigned char i; unsigned char a,b; unsigned char temp; void main(void) { while(1) { temp=0xfe; for(i=0;i<5;i++) { if(P1_7==1) { P0=table1[i]; } else { P0=table2[i]; } P2=temp; a=temp<<(i+1); b=temp>>(7-i); temp=a|b; for(a=4;a>0;a--) for(b=248;b>0;b--); } } } 　   · AT89S51单片机试验以及教程 01 闪烁灯 　· AT89S51单片机试验以及教程 02 模拟开关灯 　· AT89S51单片机试验以及教程 03 多路开关状态指示   · AT89S51单片机试验以及教程 04 广告灯的左移右移 　· AT89S51单片机试验以及教程 05 广告灯（利用取表方式）   · AT89S51单片机试验以及教程 06 报警产生器 　· AT89S51单片机试验以及教程 07 I/O并行口直接驱动LED显示 　· AT89S51单片机试验以及教程 08 按键识别方法之一 　· AT89S51单片机试验以及教程 09 一键多功能按键识别技术 　· AT89S51单片机试验以及教程 10 00－99计数器 　· AT89S51单片机试验以及教程 11 00－59秒计时器（利用软件延时） 　· AT89S51单片机试验以及教程 12 可预置可逆4位计数器 　· AT89S51单片机试验以及教程 13 动态数码显示技术   · AT89S51单片机试验以及教程 14 4×4矩阵式键盘识别技术   · AT89S51单片机试验以及教程 15 定时计数器T0作定时应用技术（一）   · AT89S51单片机试验以及教程 16 定时计数器T0作定时应用技术（二） 　· AT89S51单片机试验以及教程 17 99秒马表设计   · AT89S51单片机试验以及教程 18 “嘀、嘀、……”报警声 　· AT89S51单片机试验以及教程 19 “叮咚”门铃 　· AT89S51单片机试验以及教程 20 数字钟 　· AT89S51单片机试验以及教程 21 拉幕式数码显示技术 　· AT89S51单片机试验以及教程 22 电子琴 　· AT89S51单片机试验以及教程 23 模拟计算器数字输入及显示   · AT89S51单片机试验以及教程 24 8X8 LED点阵显示技术 　· AT89S51单片机试验以及教程 25 点阵式LED“0－9”数字显示技术 　· AT89S51单片机试验以及教程 26 点阵式LED简单图形显示技术 　· AT89S51单片机试验以及教程 27 ADC0809A/D 转换器基本应用技术 　· AT89S51单片机试验以及教程 28 数字电压表 　· AT89S51单片机试验以及教程 29 两点间温度控制 　· AT89S51单片机试验以及教程 30 四位数数字温度计 　· AT89S51单片机试验以及教程 31 6位数显频率计数器 　· AT89S51单片机试验以及教程 32 电子密码锁设计 　· AT89S51单片机试验以及教程 33 4×4键盘及8位数码管显示构成的电子密码锁 　· AT89S51单片机试验以及教程 34 有存储器功能的数字温度计－DS1624技术应用 　· AT89S51单片机试验以及教程 35 DS18B20数字温度计使用
