按键识别方法之一

　

1. 实验任务

每按下一次开关 SP1 ，计数值加 1 ，通过 AT89S51 单片机的 P1 端口的 P1.0 到 P1.3 显示出其的二进制计数值。

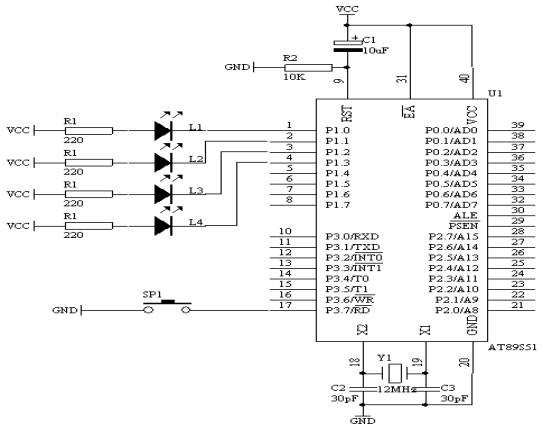

2. 电路原理图

图 4.8.1

3. 系统板上硬件连线

• 把“单片机系统”区域中的 P3.7/RD 端口连接到“独立式键盘”区域中的 SP1 端口上；

• 把“单片机系统”区域中的 P1.0 － P1.4 端口用 8 芯排线连接到“八路发光二极管指示模块”区域中的“ L1 － L8 ”端口上；要求， P1.0 连接到 L1 ， P1.1 连接到 L2 ， P1.2 连接到 L3 ， P1.3 连接到 L4 上。

4. 程序设计方法

• 其实，作为一个按键从没有按下到按下以及释放是一个完整的过程，也就是说，当我们按下一个按键时，总希望某个命令只执行一次，而在按键按下的过程中，不要有干扰进来，因为，在按下的过程中，一旦有干扰过来，可能造成误触发过程，这并不是我们所想要的。因此在按键按下的时候，要把我们手上的干扰信号以及按键的机械接触等干扰信号给滤除掉，一般情况下，我们可以采用电容来滤除掉这些干扰信号，但实际上，会增加硬件成本及硬件电路的体积，这是我们不希望，总得有个办法解决这个问题，因此我们可以采用软件滤波的方法去除这些干扰信号，一般情况下，一个按键按下的时候，总是在按下的时刻存在着一定的干扰信号，按下之后就基本上进入了稳定的状态。具体的一个按键从按下到释放的全过程的信号图如图所示：

　

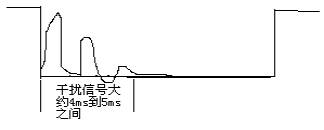

　　图 4.8.2

从图中可以看出，我们在程序设计时，从按键被识别按下之后，延时 5ms 以上，从而避开了干扰信号区域，我们再来检测一次，看按键是否真得已经按下，若真得已经按下，这时肯定输出为低电平，若这时检测到的是高电平，证明刚才是由于干扰信号引起的误触发， CPU 就认为是误触发信号而舍弃这次的按键识别过程。从而提高了系统的可靠性。

由于要求每按下一次，命令被执行一次，直到下一次再按下的时候，再执行一次命令，因此从按键被识别出来之后，我们就可以执行这次的命令，所以要有一个等待按键释放的过程，显然释放的过程，就是使其恢复成高电平状态。

　

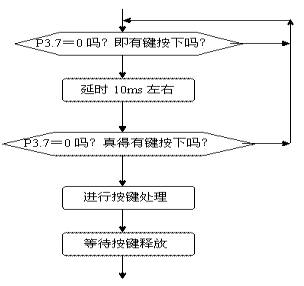

图 4.8.3

• 对于按键识别的指令，我们依然选择如下指令 JB BIT ， REL 指令是用来检测 BIT 是否为高电平，若 BIT ＝ 1 ，则程序转向 REL 处执行程序，否则就继续向下执行程序。或者是　 JNB BIT ， REL 指令是用来检测 BIT 是否为低电平，若 BIT ＝ 0 ，则程序转向 REL 处执行程序，否则就继续向下执行程序。

• 但对程序设计过程中按键识别过程的框图如图所示：　　　　　　　　　　　　　　　　

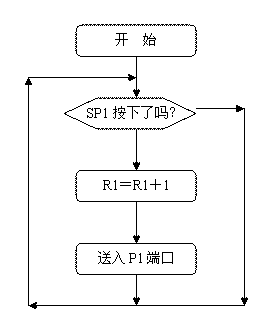

5. 程序框图

图 4.8.4

6. 汇编源程序

ORG 0

START: MOV R1,#00H ; 初始化 R7 为 0 ，表示从 0 开始计数

MOV A,R1 ;

CPL A ; 取反指令

MOV P1,A ; 送出 P1 端口由发光二极管显示

REL: JNB P3.7,REL ; 判断 SP1 是否按下

LCALL DELAY10MS ; 若按下，则延时 10ms 左右

JNB P3.7,REL ; 再判断 SP1 是否真得按下

INC R7 ; 若真得按下，则进行按键处理，使

MOV A,R7 ; 计数内容加 1 ，并送出 P1 端口由

CPL A ; 发光二极管显示

MOV P1,A ;

JNB P3.7,$ ; 等待 SP1 释放

SJMP REL ; 继续对 K1 按键扫描

DELAY10MS: MOV R6,#20 ; 延时 10ms 子程序

L1: MOV R7,#248

DJNZ R7,$

DJNZ R6,L1

RET

END

7. C语言源程序

#include <AT89X51.H>

unsigned char count;

void delay10ms(void)

{

unsigned char i,j;

for(i=20;i>0;i--)

for(j=248;j>0;j--);

}

void main(void)

{

while(1)

{

if(P3_7==0)

{

delay10ms();

if(P3_7==0)

{

count++;

if(count==16)

{

count=0;

}

P1=~count;

while(P3_7==0);

}

}

}

}

　
